lunes, 14 de marzo de 2016

Buddipole en 70MHz

Llevo algún tiempo pensando en introducirme en esta banda de los 4m. He visto la posibilidad de hacerme con un transverter ya que no tengo equipo que cubra esta banda. Antes de hacerme con él quería al menos disponer de antena para que así la entrada en la banda fuera directa. Había pensado en hacerme alguna usando los diseños de DK7ZB pero antes de meterme en este proyecto, pensé ¿Y por qué no la buddipole?

Aprovechando un fin de semana libre me propuse investigar un poco con la buddipole. No me fue muy difícil encontrar la resonancia, pues no necesita bobinas, las varillas extensibles cortas cubren perfectamente esta banda.


Buddipole para banda de 4m.
Primeramente monté el dipolo y obtuve un muy buen resultado, al menos en el analizador de antena, pues como comenté antes, no dispongo de equipo para la banda de 4m.

Medida del dipolo para 4m.

La medida de los elementos es sencilla de recordar, 3 tramos fuera mas 2 dedos incluido el tetón rojo, tal como puede verse en la foto. Creo recordar que esto corresponde a 90 cm aproximadamente.


Medición del dipolo para 4m.

El resultado del ajuste como puede observarse es bastante bueno. Hay que tomarlo con precaución, pues está en el interior de la casa y no es el mejor entorno para un dipolo, pero las condiciones del clima ese día no eran propicias para trabajar en el exterior.



Una vez dada por válida la prueba del dipolo me dispuse a montar una yagi de 2 elementos, pues si en 6m funcionaba bien, ¿por qué no habría de hacerlo en los 4m?

Medida del reflector para 4m.
El dipolo ya lo tenía, sólo debía colocarlo en la punta del boom tal como se monta la yagi de 2 elementos para 6m. En el otro extremo del boom debía montar el reflector, que como todo el mundo sabe debe ser algo más largo que el dipolo,  En esta ocasión la medida son 3 tramos fuera más 4 dedos mas el tetón rojo. Según medí con el flexómetro correspondía aproximadamente a 95 cm.

Medición de la  yagi 2e para 4m.

Yagi de 2 elementos para 4m.
La primera medida que obtuve fue una swr=1.7, pero tras variar la altura del mástil conseguí la mejor en 1.39, lo cual no es perfecto pero dadas las circunstancias de estar en interior y con las paredes y ventanal metálico muy próximos, la doy por muy aceptable.





Próximamente intentaré hacer estas mismas mediciones en campo abierto, donde ningún elemento extraño pueda influir en el rendimiento de la antena. Intentaré también montar la buddipole como una yagi de 3 elementos para esta banda de 4m ya que en los 6m esta configuración me ha dado muchas alegrías y buenos resultados.


73, Adolfo - EA4TH

miércoles, 24 de septiembre de 2014

EG4SDC y EH4SDC desde Quinta Asturias

Hace nada más y nada menos que 30 años que comenzaron las activaciones especiales de la Santina de Covadonga en Asturias con los sufijos SDC. En esta XXX edición se ha batido el récord de comunicados rozando los 21.000 QSO's. http://www.ea1aum.es/rescov14.htm.

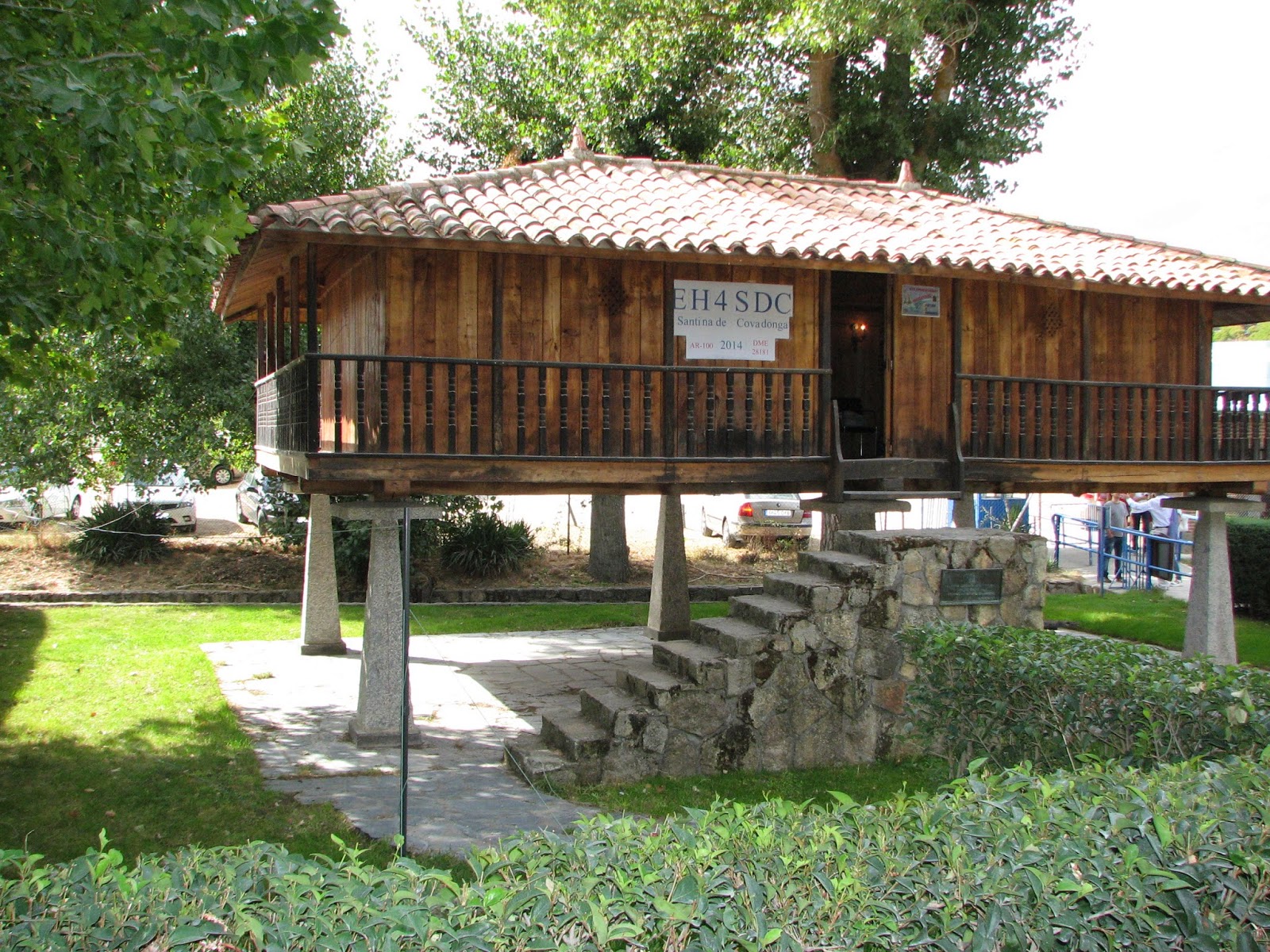

"La Panera"
"La Panera", Centro de Operaciones de la EH4SDC
El pasado septiembre celebramos desde Madrid la XXII edición de los indicativos especiales SDC y operamos nuevamente desde Quinta Asturias junto a los amigos del Centro Asturiano de Madrid.

La operación este año se prorrogó 2 semanas para todos los distritos, del 1 al 7 en nuestro caso como EG4SDC y del 8 al 14 como EH4SDC, operando este último día desde Quinta Asturias en nuesta ubicación habitual de la Panera haciéndolo coincidir con el día de Asturias en el Centro Asturiano de Madrid.

EA1CDV,EA4EYL, EA4CA y EA4TH.
EA1CDV,EA4EYL, EA4CA y EA4TH en el interior de la Panera

En estas operaciones multioperador en el que no todos los operadores están en la misma ubicación, es muy importante la coordinación para no tener dos señales en la misma banda y modo. Tradicionalmente en el distrito 4 hemos contado con el sistema SBBe todos estos años, permitiendo que cada operador tuviera plena libertad de operación frente al resto y prescindiendo de cuadrantes. ESta tecnología se nos fue quedando algo obsoleta y presentaba algunas deficiencias, pero este año se montó un nuevo sistema que hemos bautizado como SwBB (Sistema web de Bloqueo de Banda), que nos permitía el acceso a este bloqueo por medio de una web, lo que facilita mucho el acceso y el uso, pudiendo acceder desde cualquier plataforma capaz de abrir una web, un ordenador, un portátil, una tablet, smartphone, etc. Tras presentarlo gustó bastante y por ello se extendió a todos los distritos, haciendo que cada uno trabajara en su propio entorno sin interferir en el resto de distritos. Este año también contamos con la ayuda de DXFun-Cluster que nos habilitó nuevamente una página especial para nuestra querida Santina, la cual era accesible por web y estaba también integrada en el SwBB, de esta forma se daba una visión global de la actividad a todos los operadores de todos los distritos. El SwBB es bastante versátil y cada distrito lo ha utilizado a su manera, unos plasmando ahí los cuadrantes, otros como en nuestro caso usándolo estrictamente para el bloqueo y otros incluso han ido más allá haciendo un mix.


Antena NVIS utilizada para 40m.
Antena NVIS utilizada para 40m.
El día de Asturias en Madrid, como comentamos antes operamos desde Quinta Asturias. Para este año teníamos ciertas novedades, la primera era la antena, no disponíamos de nuestra tradicional Morgain pero había que utilizar entonces otra antena alternativa que fuera poco ruidosa y nos permitiera poner buena señal en 40m y sobre todo poder recibir con claridad y sorteando el ruido generado por el transformador próximo a la panera. Finalmente se optó por una antena NVIS que ofrecía estas características. Los amigos Antonio (EA1CDV) y Nacho (EA4EYL) eran los expertos en esta antena y por tanto los encargados de montarla, aportando ellos también el material necesario para su montaje. Por cierto la antena funcionó estupendamente empujando y poniendo en el aire la señal del FT-857 utilizado en esta ocasión desde Quinta Asturias.

En cuanto a la operación en radio, comenzamos tarde a transmitir ya que siempre que se introducen cambios suele aparecer algún problema como así fue, ya que la antena no rendía como se esperaba en su primera ubicación y tuvimos que cambiar la orientación de la misma a la carrera solventando de esta manera el problemilla, lo que no fue impedimento para disfrutar igualmente del tiempo que pudimos estar activos desde Quinta Asturias como EH4SDC, indicativo que al igual que años anteriores es válido para los diplomas DME, ref:28181 y Areas Recreativas de Asturias, ref:AR-100.


Antonio EA1CDV echando un culín
Antonio EA1CDV echando un culín
Aperitivo EH4SDC
Aperitivo con productos de la tierrina
El destino y las circunstancias quisieron que este año, desde hace muchos, todos los operadores desde Quinta Asturias fuéramos de nuevo asturianos de nacimiento, EA1CDV, EA4EYL, EA4TH. Recibimos también la visita de EA4CA y estuvimos acompañados durante toda la operación por Lorena e Inés. Antonio (EA1CDV), nos trajo la mejor esencia de Luarca y como no ese jugoso oro líquido asturiano que es la sidra, lo que nos dío no sólo el sabor si no también el olor a nuestra querida tierra asturiana.



D. Valentín y EA4TH
Discurso de EA4TH durante la entrega del diploma a D. Valentín.
La jornada transcurrió en un fabuloso ambiente de fiesta, no era para menos, pues se celebraba el día de Asturias en Madrid por parte de nuestros anfitriones del Centro Asturiano. Como en años anteriores hubo diversos actos culturales y deportivos, actos en los que entregamos en nombre de URE Gijón un diploma de agradecimiento al Centro Asturiano representado por su presidente D. Valentín Martínez-Otero, agradeciéndoles un año más todas las facilidades prestadas tanto a nivel institucional como humano para poder realizar nuestra actividad de radio.

Agradecer también la colaboración a SL. URE de Alcorcón, al equipo de DXFUNCluster, especialmente a Javi (EC4DX) y a todos los integrantes del equipo 4SDC de 2014, EA1CDV, EA4AV, EA4CA, EA4PN(ex-EA4ENP), EA4TD, EA4TH, EA4YX, EA4BFP, EA4EUW y EA4EYL. También agradecer a Miguel Angel el esfuerzo para tener a tiempo y en pleno funcionamiento el SwBB. Esperamos que puedas recuperar tu antiguo indicativo de radio tantos años en QRT y poder contar contigo en radio para la próxima edición. Gracias también a aquelos que por una razón u otra este año quisieron pero no pudieron estar. Y como no a nuestros corresponsales de radio, sin los cuales nada hubiera sido posible. Disculpas a aquellos que no pudimos contactar, bien por condiciones o porque no supimos escucharles.

La edición 2014 de La Santina de Covadonga finalizó y nos preparamos y encaramos para la próxima, será como siempre en septiembre. Os esperamos a todos el año que viene.


La Santina de Covadonga 2014 desde distrito 4 en números:

Vista de la Panera, sede de la EH4SDC en Quinta Asturias
Vista de la Panera, sede de la EH4SDC en Quinta Asturias
QSO's Totales: 1436
EG4SDC:  798
EH4SDC:  638

Entidades:   52
Prefijos:  336

Por modos:
SSB:  813
CW:  291
BPSK31:  294
BPSK63:   23
ROS:   15

Por Bandas:
Comida en grupo tras la operación, EA4EYL, EA4TH, Lorena y EA1CDV.
Comida en grupo tras la operación, EA4EYL, EA4TH, Lorena y EA1CDV.
10m:   25
15m:   84
17m:   75
20m:  502
30m:    3
40m:  608
80m:  139









martes, 8 de julio de 2014

Operando desde IM67ra


EA7/AM04TH/qrp desde IM67
Operando como EA7/AM04TH/qrp
 EA7 / AM04TH / qrp

El pasado 4 de julio tuve la oportunidad de salir como EA7/AM04TH/qrp utilizando una antena bud-dipole ajustada para la banda de 6m. El equipo usado fue el conocido FT-817 operando con baterías y 2,5W de potencia de salida.

También llevaba elementos de la antena para hacerla operar en 10,12,15,17 y 20m pero no hubo tiempo para tanto ya que apenas pude estar operativo una hora.

Se escuchaban bastantes estaciones europeas y pude hacer el comunicado más lejano con  EI4DQ (Irlanda) en IO51wu (1657km). También estaba en el aire D4 (Cabo Verde) pero en esta ocasión tuve que quedarme con las ganas pese a ser un "new one" para mi en 50MHz.

Buddipole para banda de 6m.
Buddipole ajustada para 50MHz sobre el Océano Atlántico.

jueves, 6 de marzo de 2014

Vuelve el MAF

El primer fin de semana de marzo como ya es tradicional vuelve la temporada de MAF. El año pasado me lo tomé a modo de prueba y me planteé este año hacerlo algo más en serio y mejorar condiciones, pero creo que voy a seguir igual, saliendo desde donde pueda, como pueda y cuando pueda, ya que mis obligaciones familiares no me permitenmás por el momento.

Locator trabajados
Locators conseguidos en concurso
El sábado por la mañana tocaba montar y ajustar antena, una DK7ZB de 5+8 elementos para V-UHF pero que sólo utilizaría en VHF, pues las condiciones para UHF en el locator elegido iban a ser imposibles. La antena ultraligera va montada sobre una caña de pescar a 4m de altura. El fuerte viento racheado y la lluvia me impidieron poderla subir todo lo que quería y me la tumbó 3 ó 4 veces. El rotor era manual.

Las condiciones no eran muy buenas, o en realidad no lo sé, lo que era malo era el sitio elegido para salir, apenas 370msl. No oía más que a los locales y en ocasiones con dificultad. Tuve un par de aperturas el domingo por la mañana y pude completar un par de buenos comunicados, uno próximo a los 200kms y otro por encima, el resto todos por debajo de los 100kms.

Antena V-UHF sobre caña de pescar.
DK7ZB 5+8 sobre caña de pescar
 En general mi participación no se puede considerar de buena, pero intentaremos mejorarla en el próximo de abril.

Nos escuchamos,

73,

sábado, 5 de octubre de 2013

EG4SDC / EH4SDC desde Quinta Asturias.


in memoriam Tomás Lozano (EA5BP) y D. Cosme Sordo


Un año más llegado septiembre teníamos una cita ineludible con nuestra querida Santina de Covadonga. Por décimo año consecutivo, la EH4SDC transmitía el pasado 15 de septiembre desde Quinta Asturias, una finca que el Centro Asturiano de Madrid posee en las afueras de la capital, en el término municipal de Villaviciosa de Odón y válido para el "Diploma Municipios de España" con referencia DME-28181. Así mismo Quinta Asturias es válido también para el diploma "Áreas Recreativas de Asturias" con referencia AR-100.

La edición 2013 de los sufijos especiales SDC, se ha dedicado a la memoria de dos ilustres colaboradores que han contribuido a la realización de esta actividad en alguna de las 29 ediciones y que año tras año se va convirtiendo en un clásico del mes de septiembre. D. Tomás Lozano Perea EA5BP (d.e.p.), colaborador desde Alicante, puso en el aire durante más de un lustro los sufijos SDC desde el distrito 5, pese a no ser asturiano de nacimiento se entregó de pleno a la actividad de la mano de Ovidio EA5AMK, asturiano y estrechamente relacionado con el Centro asturiano de Alicante.

Tampoco podíamos olvidar a D. Cosme Sordo Obseso, presidente del Centro Asturiano de Madrid entre 1974 y 2007 y con gran peso en la entidad hasta el final, pues fue una persona amada y respetada en todo el entorno del Centro así como también fuera de él como demuestran sus 51 diplomas y distinciones, entre ellas la Medalla de Plata de Asturias. D. Cosme fue siempre un defensor de nuestra actividad de radio y así sentimos su calor e implicación durante los años que llevamos realizando la actividad desde el Centro Asturiano de Madrid. No podíamos por tanto dejar de tener presente en nuestra memoria en esta edición de 2013 a este ilustre asturiano de Porrúa (Llanes), d.e.p.

Operando la EH4SDC
EA1FB y EA4BFP al micro operando la EH4SDC desde Quinta Asturias.
Referente a la actividad de radio transcurrió con bastante normalidad, usando nuestro tradicional sistema SBBe para los turnos de operación y mayor aprovechamiento de las bandas y modos. Este año como novedad sustituímos nuestro sistema SACe por una web que nos mostraba todas las entradas en el cluster de cualquier estación participante en la actividad indistintamente del distrito. Fue gracias a los chicos de DXFUNCluster que nos activaron una página especial para ello, lo cual nos daba una visión global de la actividad en todos los distritos. También este año teníamos como novedad la activación de los sufijos especiales SDC desde HB9, es el primer año que sacamos a nuestra Santina fuera de territorio EA.

Entrega diploma
Entrega de diploma al Centro Asturiano.
Desde Quinta Asturias se consiguieron 274 comunicados en la mañana del domingo 15 trabajando exclusivamente la banda de 40m en SSB desde nuestra ya tradicional ubicación en Quinta Asturias, nuestra querida panera. Este año estrenábamos antena, otra morgain como en años anteriores pero de construcción nueva, la cual dio estupendos resultados al igual que la anterior. Aprovechamos también nuestra operación en Quinta Asturias para hacer entrega en nombre de la Unión de Radioaficionados de Gijón del diploma que les acredita como colaboradores de la actividad. Se hizo la entrega al presidente del Centro Asturiano D. Valentín Martínez-Otero Pérez en los actos previos a la misa y posterior procesión de la Virgen de Covadonga.

Contando con los días previos de operación, se han logrado un total de 2854 comunicados en los modos de SSB, CW, bpsk31 en las bandas de HF y 50 MHz repartidos de la siguiente forma:

Mástil
Vista del mástil soportando la morgain
Prefijos trabajados:  360
Entidades trabajadas:  58
Contactos EG4SDC:  2008
Contactos EH4SDC:  846
Contactos Centro Asturiano:  274

CONTACTOS POR MODOS

SSB:  1297
CW:  1446
BPSK31:  111

CONTACTOS POR BANDAS

 6 Metros:        4
1O Metros:    12
15 Metros:   534
17 Metros:       8
20 Metros:   890
40 Metros: 1164
80 Metros:   242

CONTACTOS TOTALES: 2854


Los operadores de esta edición han sido EA1FB, EA4BFP, EA4CA, EA4CAI, EA4EUW, EA4TD, EA4TH, EA4TN, EA4TX, EA4RE, EA4YX.

Hay que agradecer a todos los operadores su tiempo y dedicación para mantener estos indicativos en el aire el mayor número de horas posible, a los chicos de DXFUNcluster por esa fabulosa página especial de la Santina en el cluster. A José Ramón (EA1FB), un año más el préstamo del mástil, no sé que haríamos sin él.

Como no, al Centro Asturiano de Madrid, así como a todo su personal que un año más se han volcado con nosotros para darnos todas las facilidades para realizar nuestra actividad. A mi hija mayor, que este año me ha ayudado en los comunicados e incluso en el montaje de la antena en la medida de sus posibilidades pese a sus sólo 8 años. También se ha encargado un año más de la realización de las fotos que hemos hecho en Quinta Asturias.

La edición de 2013 ya es historia, gracias a todos los que estuvisteis al otro lado del micro y esperamos oiros de nuevo en 2014.


Panera
Vista de la Panera

Operadores EH4SDC
EA1FB (al teclado), EA4CA (de pie) y EA4BFP (al micro)
Mástil recogido
Mástil recogido.
Mastil izado a 2/3 con morgain
Mastil izado a 2/3 con la morgain.


miércoles, 21 de agosto de 2013

Archivo Histórico EA4DO

D. Isidoro Ruiz-Ramos ( Isi ), titular de la estación de radioaficionado EA4DO lleva muchos años recopilando información histórica sobre nuestra afición, lo que le llevó en 2004 a la exposición de su Tesis Doctoral El primer medio siglo de Radioafición en España.

Recientemente ha vuelto a publicar nuevos artículos sobre la radio historia en España. Reproduzco a continuación sus propias palabras presentando sus últimos trabajos.

Gracias Isi, por el fabuloso trabajo de recopilación para mantener viva la memoria de nuestra maravillosa afición.



Hola a todos:



            Como la gran mayoría de los socios de URE habrán podido ver durante este año en la revista Radioaficionados, se ha venido publicando desde el pasado mes de febrero hasta la edición de agosto-septiembre de 2013 una curiosa y Breve Historia de la Radioafición en España, que fue escrita en 1949 por Vicente Juan Segura, ex EAR-LA, tras haber vivido su autor en Barcelona algunos de los primeros años de nuestra actividad amateur.

        Los cinco capítulos de Segura, exclusivamente de texto, fueron integrados en 1949 en el didáctico Prontuario del Radioaficionado que se comercializó a partir de entonces tras quedar reinstaurado oficialmente el radioameteurismo en España.


         El importante trabajo que realizó Segura ha sido reeditado a lo largo del presente año con muchas aclaraciones, especialmente sobre distintivos de llamada, una vez que corregí los cuantiosos errores y erratas tipográficas que detecté en su lectura. Con la finalidad de ratificar mediante imágenes algunas de las informaciones vertidas por el autor, han sido incluidas en cada una de las siete partes publicadas por URE numerosos testimonios documentales aportados al Archivo Histórico EA4DO por viejos amigos. Lamentablemente la ley de vida ha hecho que estos desaparezcan casi en su totalidad pero, mientras perduró nuestra amistad, trataron con ello de evitar la inevitable pérdida de unos "papeles" que guardaron a lo largo de su querida actividad amateur y que ahora suponen verdaderas curiosidades del pasado.


          Dada la época estival en la que nos encontramos, generalmente con más tiempo dedicado al ocio, considero que puede ser buen momento para una agradable lectura conocer así como evolucionaron no sólo los acontecimientos de la radioafición española sino también los avances técnicos que tuvieron lugar hasta 1949. Para ello tan sólo se debe pulsar sobre el siguiente enlace de la Web del Radio Club Henares,


y entrar después de lleno a revivir Nuestra Historia.... en



        Con mi agradecimiento una vez más, tanto a la Unión de Radioaficionados Españoles como al Radio Club Henares, y esperando que esta "nueva entrega" del Archivo Histórico EA4DO ayude a fomentar la curiosidad e interés por lo acontecido en unas épocas pasadas que nada tienen que ver con la actual, ahí va el más cordial saludo junto a mi deseo de que se dé la más amplia difusión por otras webs a los dos enlaces anteriores.



Isi/EA4DO

lunes, 5 de agosto de 2013

Participando en el Nacional de V-U-SHF

Este fin de semana tocaba el Nacional de V-U-SHF. Me dispuse a participar como ultimamente desde mi estación fija, pero en esta ocasión he podido usar la colineal de la punta de la torre, más alta y con un poco más de ganancia. Mis medios en este sentido no han mejorado, pero los resultados han empeorado.

Hace unas horas que oficialmente terminó el concurso, aunque para mi terminó mucho antes, fue esta mañana tras conseguir 3 buenos comunicados con Murcia, Albacete y Lleida, lo único destacable en toda mi participación.

La tarde del sábado comenzó muy bien, con bastantes QSO's rápidos en las dos primeras horas, pero lamentablemente todos muy próximos y por tanto pocos puntos como viene siendo la tónica de mis últimas participaciones. A partir de ese momento no he conseguido ningún QSO nuevo, y la posibilidad de una exporádica en estas fechas era escasa. Me quedaba la esperanza de conseguir algo el domingo por la mañana con alguna troposférica como así fue, pero me duró poco la alegría, apenas una hora para conseguir 3 comunicados largos, el resto de lo que escuchaba ya lo tenía trabajado y era local. Oía como "mis vecinos" trabajan nuevos locators lejanos, pero yo no oía nada. Me queda la satisfacción de haber superado los 400Kms ya que es la primera vez que lo logro en estas bandas altas.

Me he divertido pero menos que en concursos anteriores. Esperemos a los finales de esta temporada e intentaré mejorar equipación para la próxima temporada que espero se traduzca en mejores resultados.
